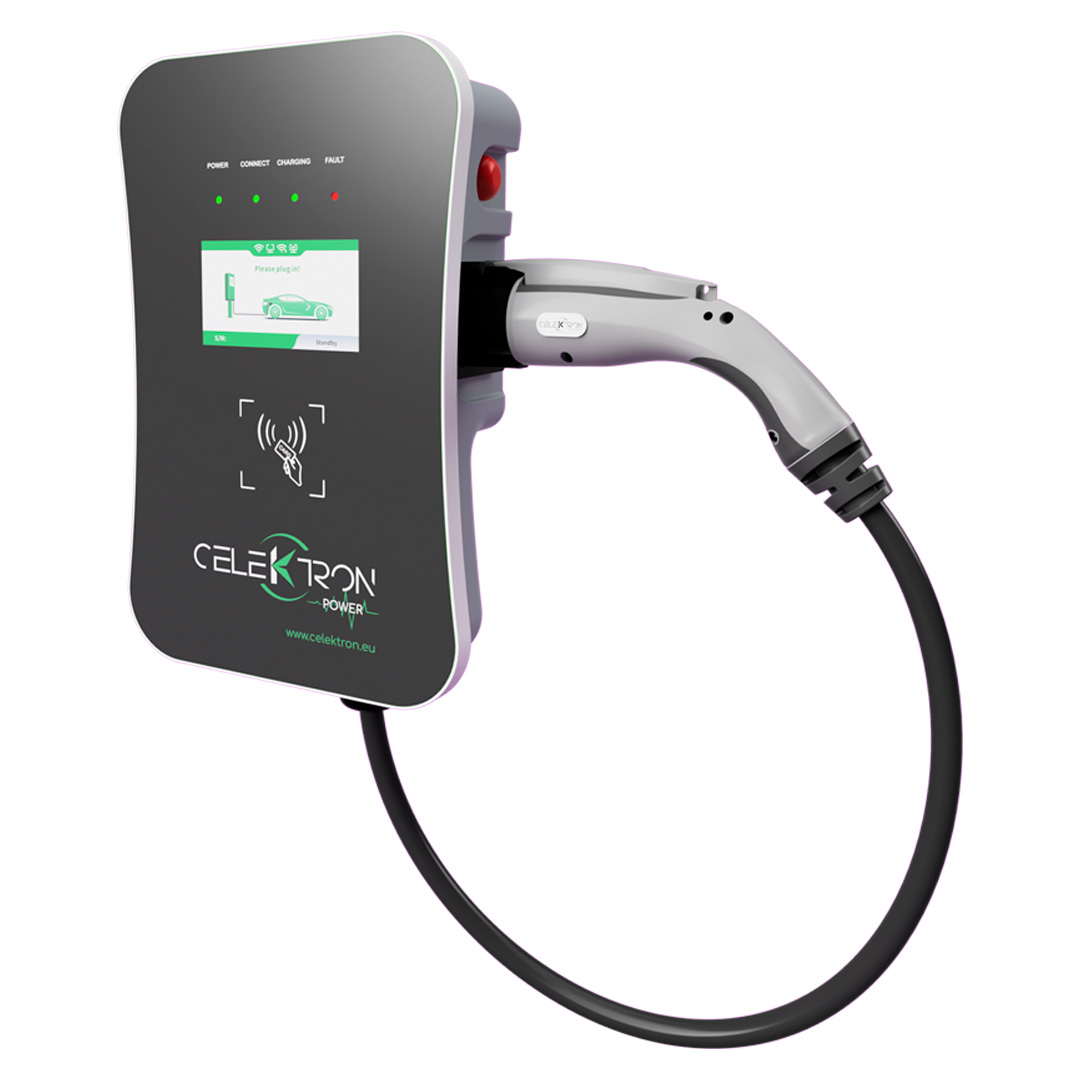

CELEKTRON Wallbox.
ALUMINIUM STAND PLUS
STAND PLUS
Colonnina versione plus In metallo pesante, verniciata a polveri, doppia installazione.
SPEDIZIONE GRATUITA
Prodotti monofase e trifase
Modello | CK7-132 | CK11-316 | CK22-332 |
---|---|---|---|
Potenza nominale massima | 7KW (@230V, 1-fase) | 11KW (@400V, 3-fase) | 22KW (@400V, 3-fase) |
Corrente nominale massima | 32A | 16A | 32A |
RCCB consigliato | Tipo B, 40A, 3-Poli | Tipo B, 25A, 5-Poli | Tipo B, 40A, 5-Poli |
Dimensioni consigliate del cavo di ingresso | 3x6mm2, rame | 5x4mm2, rame | 5x6mm2, rame |
Parametri elettrici
Voltaggio in ingresso | 1-fase AC, 230V±10% – 3-fase AC, 400V±10% |
Frequenza nominale | 50/60Hz |
Interruttore linea | Circuito dedicato |
Terminale ingresso circuito | L1/N/PE – L1/L2/L3/N/PE |
Descrizione funzionale
Modalità di ricarica | Modalità 3 |
Controllo della carica | Locale: “Plug and charge” o “autorizzazione tramite swipe card”; Remoto: controllo tramite APP per smartphone (operatori distinti). |
Display | Schermo LCD da 4,3 pollici (visualizzazione corrente di carica, tensione, energia, tempo di ricarica, informazioni sullo stato e sui guasti, ecc.) |
indicatori luminosi | indicatori luminosi4 luci a LED (indicano alimentazione, connessione, ricarica e guasti) |
Interfaccia di comunicazione | Ethernet (interfaccia RJ-45), WiFi (2.4GHz), RS-485 (Interfaccia di debug interna) |
Protocollo di comunicazione | OCPP 1.6j |
Protezione di sicurezza | Pulsante di arresto di emergenza, protezione contro le oscillazioni, surriscaldamento, sovra/sotto tensione, sovracorrente, protezione di terra |
Parametri meccanici
Fissaggio | A parete oppure su supporto a colonna |
Connettore di ricarica | IEC 62196-2, Tipo 2 |
Lunghezza cavo di ricarica | 5m (configurazione standard) |
Dimensioni ( A x P x L ) | 410mm × 260mm × 140mm |
Peso | CK1: ≤ 10kg CK3:≤ 12kg |
Colore e materiali | Pannello frontale: Nero, Vetro temprato Scocca: Grigio, Piastra in metallo |
Classificazione isolamento | IP54 |
Condizioni ambientali
Altitudine | ≤ 2000m |
Temperatura di stoccaggio | -40 ~ 75°C |
Temperatura operativa | -30 ~ 55°C |
Umidità relativa | ≤ 95%RH, Nessuna condensa |
Vibrazioni | ‹ 0.5G, Nessuna vibrazione improvvisa ed impatti |
Luogo di installazione | Interno od esterno, buona ventilazione, nessun gas infiammabile ed esplosivo |
